Podczas gdy wzialem sie za utworzenie instalacji elektrycznej pod mój falownik ( sekcja AC DC ) natrafilem na jeden problem.

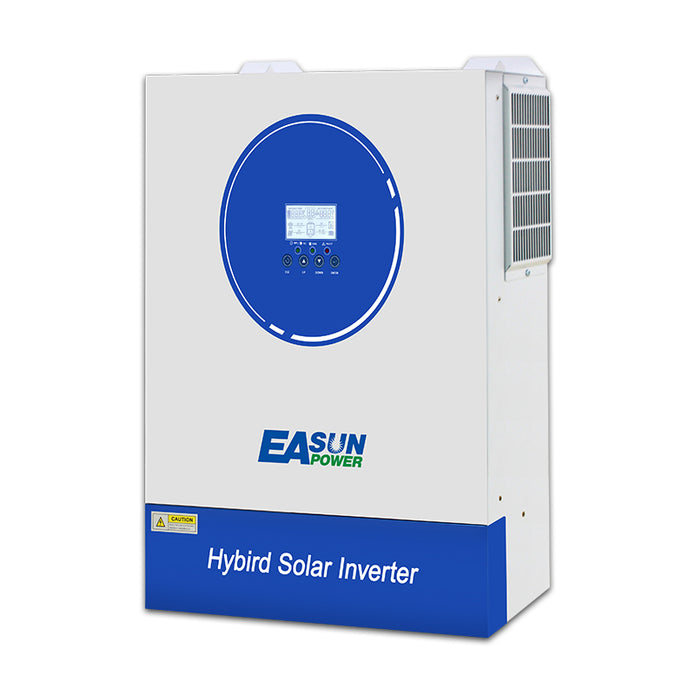

Jako amator uderzylem w EaSun II SAG , który to nie ma w sobie  mostka PE N dostępnego w ustawieniach podczas używania off-grid

W systemie off-grid z falownikiem Easun SMG-II, przekaźnik mostkujący (GND-N bond) jest kluczowy, aby Twoje wyłączniki różnicowoprądowe (RCD) w domu działały poprawnie, gdy nie masz zasilania z sieci.


                                                                                             Posiadasz już falownik ?

Sprawdź więc w jego menu czy posiada taka funkcje:

Większość profesjonalnych instalatorów i producentów (jak EASUN czy Voltronic) nazywa tę funkcję Grounding Relay lub Neutral-to-Ground Bonding.
W menu Twojego falownika oraz w instrukcji szukaj następujących nazw lub haseł:
Grounding Relay (Program 18 lub 19): To najczęstsza nazwa.
W ustawieniach wybierasz zazwyczaj między Enable (włączone) a Disable (wyłączone).
Control Grounding Relay: Funkcja ta decyduje, czy wewnętrzny przekaźnik ma automatycznie zwierać styk Neutralny (N) z Uziemieniem (PE), gdy falownik przechodzi w tryb pracy akumulatorowej.
Neutral-to-Grounding: Czasami opisane jako „N-G Bonding” w specyfikacji technicznej.


Co powinieneś zrobić?


- Niech dom pracuje z baterii (tryb Off-Grid).

1. Weź miernik i sprawdź napięcie w gniazdku między N a PE (bolcem).

- Jeśli miernik pokaże 0V (lub blisko zera), a między L a PE pokaże 230V – to znaczy, że falownik sam zrobił mostek i NIE WOLNO Ci dokładać dodatkowego kabla.

- Jeśli między N a PE  oraz między L  a PE masz po około 115V – to znaczy, że funkcja nie działa i wtedy dopiero myślimy o mostku zewnętrznym !


Jak to działa w praktyce?

- Tryb Sieciowy (Grid): Przekaźnik jest otwarty. Korzystasz z uziemienia i mostka N-PE, który zapewnia zakład energetyczny.

- Tryb Off-Grid (Bateria): Gdy sieć zanika, cewka przekaźnika puszcza (lub dostaje sygnał z falownika), co powoduje zamknięcie styku. Przewód neutralny (N) z wyjścia falownika zostaje połączony z Twoją szyną uziemiającą (PE) podpiete do uziomu.

Co będzie Ci potrzebne?

Przekaźnik/Stycznik: Najlepiej model na szynę DIN z cewką na 230V AC.
Oto przykładowe modele konkretnych marek, które bez problemu kupisz w każdym sklepie elektrycznym:  Ponizej styczniki ktore mozesz wykozystac.

1. Schneider Electric : numer katalogowy A9C22732 (iCT 25A 2NC).
2. Hager : numer katalogowy ESC226 (Stycznik 25A, 2NC).
3. Legrand : numer katalogowy 412505 (Stycznik SM425 25A 2NC).
4. Eti : numer katalogowy 002464004 (R25-20 230V – upewnij się, że to wersja 02, czyli 2NC).

Dlaczego dokładnie ten model?

- Styki NC (Normalnie Zamknięte): To klucz. Gdy cewka nie ma prądu (brak sieci)(off grid), styki są złączone i Twój mostek N-PE działa. Gdy prąd z sieci wraca, cewka przyciąga i rozłącza mostek.

- Prąd 25A: To standardowa wytrzymałość. Nawet jeśli Twój Easun to 11kW, przez ten mostek płyną tylko prądy wyrównawcze i ewentualny prąd zwarciowy, więc 25A jest w zupełności wystarczające.

- Montaż na szynę DIN: Zajmuje tyle miejsca, co dwa standardowe bezpieczniki ("eski").


Zasada działania „Automatycznego Mostka N-PE”

Stycznik zasilany jest bezpośrednio z sieci energetycznej (Grid).

1.Gdy jest prąd z sieci: Stycznik jest przyciągnięty, a styk NC jest otwarty. Twój dom korzysta z uziemienia i zera z elektrowni.

2.Gdy zabraknie prądu (Off-grid): Cewka stycznika puszcza, styk NC się zamyka.
W tym momencie przewód Neutralny (N) z wyjścia falownika zostaje zwarty z Twoją szyną PE (tą z kablem 10mm² od uziomu)
a Twoje „różnicówki” w domu znów „widzą” przejście do ziemi i mogą Cię chronić.


Przekrój kabli do mostka


Do połączenia zacisków roboczych stycznika (1 i 2) z szyną N oraz szyną PE użyj przewodu o przekroju minimum 6 mm² (najlepiej LGY – linka z tulejkami). Ja mam 10mm2 poniewaz moj falownik ma 11kW, prądy zwarciowe mogą być spore, więc solidny mostek to podstawa szybkiego zadziałania bezpieczników.


                                                                    Schemat połączenia (Opisowy)


Potrzebujesz: Stycznik  z powyzszych ( Schneider Electric: numer katalogowy A9C22732 (iCT 25A 2NC) )

1. Zasilanie cewki to (A1 i A2 stycznika):

- Podłączasz pod fazę (L) i zero (N) z sieci energetycznej -
- Dzięki temu stycznik "wie", kiedy jest prąd z elektrowni.

2. Styk roboczy (Zaciski 1 i 2 stycznika - NC):

- Zacisk 1: Wpinasz mostek do przewodu Neutralnego (N) na wyjściu z falownika (AC OUT).
- Zacisk 2: Wpinasz mostek do Twojej szyny PE (tej, do której idzie kabel 10mm² od Twojego uziomu 3m oraz do PE w skrzynce z bezpiecznikami).

Dlaczego to jest bezpieczne?

- W trybie sieciowym: Elektrownia dba o to, by N było uziemione u nich w transformatorze. Twój mostek musi być wtedy rozłączony, żeby nie robić pętli uziemienia.
- W trybie awaryjnym: Twój uziom ktory zrobiles  przejmuje rolę transformatora i staje się "punktem zerowym" dla całego domu.


PS:
Połączenie uziomu fotowoltaiki z uziemieniem domowym, właściwie to nie tylko możesz, ale wręcz powinieneś to zrobić. Połączenie uziomu fotowoltaiki z uziemieniem domowym (rozdzielnią) nazywa się wyrównaniem potencjałów i jest kluczowe dla bezpieczeństwa.

Jeśli ich nie połączysz, a w pobliżu uderzy piorun, między Twoim nowym uziomem a uziomem domowym może powstać ogromna różnica napięcia. To zjawisko może doprowadzić do przeskoku iskry i zniszczenia falownika lub sprzętów w domu.

Zanim jednak to zrobisz, zwróć uwagę na te trzy kluczowe zasady:

                                                                 Gdzie się wpiąć?

Najlepiej połączyć nowy uziom z Główną Szyną Uziemiającą (GSU) w budynku.
Jeśli jej nie masz, wpinasz się do szyny PE w rozdzielnicy głównej.

                                                                    Jaki kabel?

Połączenie między uziomami powinno być wykonane solidnym przewodem.
Standardowo używa się linki miedzianej żółto-zielonej o przekroju minimum 6 mm² (jeśli nie ma instalacji odgromowej)
lub 16 mm² (dla pełnego bezpieczeństwa i zgodności z większością projektów).

                                                              Pętla uziemienia:

Łącząc oba punkty, tworzysz jeden wspólny system.
Dzięki temu, niezależnie od tego, gdzie nastąpi przebicie,
prąd zawsze "widzi" tę samą drogę do ziemi o najniższej rezystancji.

Dzieki- Maciej]]>
Podczas gdy wzialem sie za utworzenie instalacji elektrycznej pod mój falownik ( sekcja AC DC ) natrafilem na jeden problem.

Jako amator uderzylem w EaSun II SAG , który to nie ma w sobie  mostka PE N dostępnego w ustawieniach podczas używania off-grid

W systemie off-grid z falownikiem Easun SMG-II, przekaźnik mostkujący (GND-N bond) jest kluczowy, aby Twoje wyłączniki różnicowoprądowe (RCD) w domu działały poprawnie, gdy nie masz zasilania z sieci.


                                                                                             Posiadasz już falownik ?

Sprawdź więc w jego menu czy posiada taka funkcje:

Większość profesjonalnych instalatorów i producentów (jak EASUN czy Voltronic) nazywa tę funkcję Grounding Relay lub Neutral-to-Ground Bonding.
W menu Twojego falownika oraz w instrukcji szukaj następujących nazw lub haseł:
Grounding Relay (Program 18 lub 19): To najczęstsza nazwa.
W ustawieniach wybierasz zazwyczaj między Enable (włączone) a Disable (wyłączone).
Control Grounding Relay: Funkcja ta decyduje, czy wewnętrzny przekaźnik ma automatycznie zwierać styk Neutralny (N) z Uziemieniem (PE), gdy falownik przechodzi w tryb pracy akumulatorowej.
Neutral-to-Grounding: Czasami opisane jako „N-G Bonding” w specyfikacji technicznej.


Co powinieneś zrobić?


- Niech dom pracuje z baterii (tryb Off-Grid).

1. Weź miernik i sprawdź napięcie w gniazdku między N a PE (bolcem).

- Jeśli miernik pokaże 0V (lub blisko zera), a między L a PE pokaże 230V – to znaczy, że falownik sam zrobił mostek i NIE WOLNO Ci dokładać dodatkowego kabla.

- Jeśli między N a PE  oraz między L  a PE masz po około 115V – to znaczy, że funkcja nie działa i wtedy dopiero myślimy o mostku zewnętrznym !


Jak to działa w praktyce?

- Tryb Sieciowy (Grid): Przekaźnik jest otwarty. Korzystasz z uziemienia i mostka N-PE, który zapewnia zakład energetyczny.

- Tryb Off-Grid (Bateria): Gdy sieć zanika, cewka przekaźnika puszcza (lub dostaje sygnał z falownika), co powoduje zamknięcie styku. Przewód neutralny (N) z wyjścia falownika zostaje połączony z Twoją szyną uziemiającą (PE) podpiete do uziomu.

Co będzie Ci potrzebne?

Przekaźnik/Stycznik: Najlepiej model na szynę DIN z cewką na 230V AC.
Oto przykładowe modele konkretnych marek, które bez problemu kupisz w każdym sklepie elektrycznym:  Ponizej styczniki ktore mozesz wykozystac.

1. Schneider Electric : numer katalogowy A9C22732 (iCT 25A 2NC).
2. Hager : numer katalogowy ESC226 (Stycznik 25A, 2NC).
3. Legrand : numer katalogowy 412505 (Stycznik SM425 25A 2NC).
4. Eti : numer katalogowy 002464004 (R25-20 230V – upewnij się, że to wersja 02, czyli 2NC).

Dlaczego dokładnie ten model?

- Styki NC (Normalnie Zamknięte): To klucz. Gdy cewka nie ma prądu (brak sieci)(off grid), styki są złączone i Twój mostek N-PE działa. Gdy prąd z sieci wraca, cewka przyciąga i rozłącza mostek.

- Prąd 25A: To standardowa wytrzymałość. Nawet jeśli Twój Easun to 11kW, przez ten mostek płyną tylko prądy wyrównawcze i ewentualny prąd zwarciowy, więc 25A jest w zupełności wystarczające.

- Montaż na szynę DIN: Zajmuje tyle miejsca, co dwa standardowe bezpieczniki ("eski").


Zasada działania „Automatycznego Mostka N-PE”

Stycznik zasilany jest bezpośrednio z sieci energetycznej (Grid).

1.Gdy jest prąd z sieci: Stycznik jest przyciągnięty, a styk NC jest otwarty. Twój dom korzysta z uziemienia i zera z elektrowni.

2.Gdy zabraknie prądu (Off-grid): Cewka stycznika puszcza, styk NC się zamyka.
W tym momencie przewód Neutralny (N) z wyjścia falownika zostaje zwarty z Twoją szyną PE (tą z kablem 10mm² od uziomu)
a Twoje „różnicówki” w domu znów „widzą” przejście do ziemi i mogą Cię chronić.


Przekrój kabli do mostka


Do połączenia zacisków roboczych stycznika (1 i 2) z szyną N oraz szyną PE użyj przewodu o przekroju minimum 6 mm² (najlepiej LGY – linka z tulejkami). Ja mam 10mm2 poniewaz moj falownik ma 11kW, prądy zwarciowe mogą być spore, więc solidny mostek to podstawa szybkiego zadziałania bezpieczników.


                                                                    Schemat połączenia (Opisowy)


Potrzebujesz: Stycznik  z powyzszych ( Schneider Electric: numer katalogowy A9C22732 (iCT 25A 2NC) )

1. Zasilanie cewki to (A1 i A2 stycznika):

- Podłączasz pod fazę (L) i zero (N) z sieci energetycznej -
- Dzięki temu stycznik "wie", kiedy jest prąd z elektrowni.

2. Styk roboczy (Zaciski 1 i 2 stycznika - NC):

- Zacisk 1: Wpinasz mostek do przewodu Neutralnego (N) na wyjściu z falownika (AC OUT).
- Zacisk 2: Wpinasz mostek do Twojej szyny PE (tej, do której idzie kabel 10mm² od Twojego uziomu 3m oraz do PE w skrzynce z bezpiecznikami).

Dlaczego to jest bezpieczne?

- W trybie sieciowym: Elektrownia dba o to, by N było uziemione u nich w transformatorze. Twój mostek musi być wtedy rozłączony, żeby nie robić pętli uziemienia.
- W trybie awaryjnym: Twój uziom ktory zrobiles  przejmuje rolę transformatora i staje się "punktem zerowym" dla całego domu.


PS:
Połączenie uziomu fotowoltaiki z uziemieniem domowym, właściwie to nie tylko możesz, ale wręcz powinieneś to zrobić. Połączenie uziomu fotowoltaiki z uziemieniem domowym (rozdzielnią) nazywa się wyrównaniem potencjałów i jest kluczowe dla bezpieczeństwa.

Jeśli ich nie połączysz, a w pobliżu uderzy piorun, między Twoim nowym uziomem a uziomem domowym może powstać ogromna różnica napięcia. To zjawisko może doprowadzić do przeskoku iskry i zniszczenia falownika lub sprzętów w domu.

Zanim jednak to zrobisz, zwróć uwagę na te trzy kluczowe zasady:

                                                                 Gdzie się wpiąć?

Najlepiej połączyć nowy uziom z Główną Szyną Uziemiającą (GSU) w budynku.
Jeśli jej nie masz, wpinasz się do szyny PE w rozdzielnicy głównej.

                                                                    Jaki kabel?

Połączenie między uziomami powinno być wykonane solidnym przewodem.
Standardowo używa się linki miedzianej żółto-zielonej o przekroju minimum 6 mm² (jeśli nie ma instalacji odgromowej)
lub 16 mm² (dla pełnego bezpieczeństwa i zgodności z większością projektów).

                                                              Pętla uziemienia:

Łącząc oba punkty, tworzysz jeden wspólny system.
Dzięki temu, niezależnie od tego, gdzie nastąpi przebicie,
prąd zawsze "widzi" tę samą drogę do ziemi o najniższej rezystancji.

Dzieki- Maciej]]> <![CDATA[BMS - Update soft - and restore from emergence]]> https://naszepasieki.org/forum/showthread.php?tid=454 Mon, 05 Jan 2026 21:38:38 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=454 JK-BMS Code Generator to Force Updating your BMS for repair and FW downgrade! -
https://www.youtube.com/watch?v=b-Hl1G8_qOA

-
How to recover a bricked JK Inverter BMS. Using Force Updating to save your BMS! -
https://www.youtube.com/watch?v=KznZtqpoles


Current JK-BMS-Monitor Force Updating code -

https://mirofromdiro.github.io/JK-firmware-code/


PS: Znajde czas to opisze co z czym i jak]]> JK-BMS Code Generator to Force Updating your BMS for repair and FW downgrade! -
https://www.youtube.com/watch?v=b-Hl1G8_qOA

-
How to recover a bricked JK Inverter BMS. Using Force Updating to save your BMS! -
https://www.youtube.com/watch?v=KznZtqpoles


Current JK-BMS-Monitor Force Updating code -

https://mirofromdiro.github.io/JK-firmware-code/


PS: Znajde czas to opisze co z czym i jak]]> <![CDATA[BMS Pelne omowienie funkcji]]> https://naszepasieki.org/forum/showthread.php?tid=453 Sat, 03 Jan 2026 16:28:38 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=453 https://www.youtube.com/watch?v=0ob_VKXYD5w

]]> https://www.youtube.com/watch?v=0ob_VKXYD5w

]]> <![CDATA[BMS ustawienia bateri]]> https://naszepasieki.org/forum/showthread.php?tid=452 Sat, 03 Jan 2026 16:26:53 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=452 https://www.youtube.com/watch?v=4FbbHbOVYZ8

]]> https://www.youtube.com/watch?v=4FbbHbOVYZ8

]]> <![CDATA[Konfiguracja JK BMS część 1 - status]]> https://naszepasieki.org/forum/showthread.php?tid=451 Sat, 03 Jan 2026 16:24:50 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=451 https://www.youtube.com/watch?v=KwyD0-nEc2E

]]> https://www.youtube.com/watch?v=KwyD0-nEc2E

]]> <![CDATA[BMS]]> https://naszepasieki.org/forum/showthread.php?tid=450 Sat, 03 Jan 2026 16:22:23 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=450 JK PB Series BMS Firmware Update & Upgrade Guide -


Drive z danymi do pobory programow - https://drive.google.com/drive/folders/1...NGpP2g12es


To warto obcykac:





https://www.youtube.com/watch?v=NtJ9aUTIWxk]]> JK PB Series BMS Firmware Update & Upgrade Guide -


Drive z danymi do pobory programow - https://drive.google.com/drive/folders/1...NGpP2g12es


To warto obcykac:





https://www.youtube.com/watch?v=NtJ9aUTIWxk]]> <![CDATA[Podstawowe różnice między typami różnicówek]]> https://naszepasieki.org/forum/showthread.php?tid=449 Sun, 09 Nov 2025 20:58:18 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=449 Rodzaje wyłączników różnicowoprądowych - typy A, AC, B, F i S
Wyłączniki różnicowoprądowe występują w różnych wersjach, które różnią się między sobą typem wyzwalania, czyli zdolnością do wykrywania określonych rodzajów prądów upływowych. To, czy w danym obwodzie zastosujemy RCD typu A, typ B, AC czy F, ma bezpośredni wpływ na skuteczność zabezpieczenia.

W moim poscie przedstawie: rodzaje różnicówek, do czego służy typ A, AC, B lub F, jakie są między nimi różnice oraz jak wpływają na czas zadziałania różnicówki i selektywność instalacji.


Podstawowe różnice między typami różnicówek

Typ różnicówki oznacza, na jaki rodzaj prądu upływowego urządzenie potrafi zareagować. To nie tylko kwestia techniczna, ale również bezpieczeństwa — ponieważ w nowoczesnych instalacjach często pojawiają się nie tylko prądy przemienne (AC), ale również składowe stałe (DC) lub złożone przebiegi z zakłóceniami.

Typ wyłącznika różnicowoprądowego należy dobrać do charakterystyki urządzeń podłączonych do obwodu. Inaczej będzie działać różnicówka zabezpieczająca gniazdka w mieszkaniu, a inaczej ta, która chroni ładowarkę do samochodu elektrycznego lub falownik w instalacji fotowoltaicznej.


Typ wyzwalania AC - do klasycznych obciążeń rezystancyjnych

Wyłącznik różnicowoprądowy typu AC to najstarszy i najprostszy wariant, który wykrywa tylko czysto sinusoidalny prąd przemienny. Nadaje się do obwodów z klasycznymi odbiornikami - grzałkami, piekarnikami, żarówkami, a także innymi urządzeniami nieposiadającymi zasilaczy impulsowych czy elementów elektronicznych.

Wyłączniki różnicowoprądowe typu A nie zareagują na obecność pulsujących prądów stałych, dlatego nie powinien być używany w instalacjach z urządzeniami elektronicznymi. W nowych projektach jest coraz częściej zastępowany typem A.

Zastosowanie różnicówki typu AC:

* bardzo proste instalacje bez elektroniki,

* grzałki, oświetlenie żarowe, starsze piece elektryczne,

* tylko w sytuacjach, gdzie zasilane urządzenia nie generują zakłóceń.

[Obrazek: zastosowanie_roznicowki_ac.png]


Typ wyzwalania A - do urządzeń z elementami elektronicznymi (najpopularniejszy typ w standardowych instalacjach)

Różnicówka typu A wykrywa zarówno prądy przemienne (AC), jak i pulsujące prądy stałe (DC). Tego typu zakłócenia występują bardzo często w nowoczesnych urządzeniach domowych i biurowych, takich jak pralki, zmywarki, zasilacze impulsowe, komputery czy płyty indukcyjne.

 Wyłączniki różnicowoprądowe typu A są dziś standardem w nowoczesnych instalacjach, gdzie obecność urządzeń elektronicznych jest regułą, a nie wyjątkiem.

Zastosowanie typu A:

* instalacje domowe i mieszkaniowe,

* płyty indukcyjne, AGD, zasilacze impulsowe, LED,

* gniazda ogólnego przeznaczenia,

* ochrona użytkowników w warunkach codziennego użytku.

[Obrazek: zastosowanie_roznicowki_a.png]


Typ wyzwalnia B - do urządzeń z czystym prądem stałym

Typ B to najbardziej zaawansowany rodzaj różnicówki, który reaguje na każdy możliwy rodzaj prądu różnicowego: przemienny, pulsujący oraz czysty stały DC. Tylko ten typ jest w stanie wykryć zakłócenia pochodzące z nowoczesnych ładowarek samochodów elektrycznych, instalacji fotowoltaicznych, przemienników częstotliwości czy dużych UPS-ów.

Wyłączniki różnicowoprądowe typu B są droższe niż pozostałe, ale w wielu aplikacjach - absolutnie niezbędne.

Zastosowanie różnicówki typu B:

* ładowarki EV (AC/Type 2),

* falowniki PV w instalacjach fotowoltaicznych,

* przemienniki częstotliwości w napędach,

* urządzenia z ryzykiem pojawienia się czystego prądu stałego.

[Obrazek: zastosowanie_roznicowki_b.png]


Typ wyzwalania F - do falowników, inwerterów, silników z elektroniką

Typ F to rozwiązanie pośrednie pomiędzy A a B. Potrafi wykrywać prądy różnicowe przemienne, pulsujące oraz złożone przebiegi o częstotliwościach do 1 kHz. Jest odporny na zakłócenia, które mogłyby powodować fałszywe wyzwalanie standardowych różnicówek typu A.

Wyłączniki różnicowoprądowe typu F są zalecane przy nowoczesnych odbiornikach z przekształtnikami napięcia - szczególnie tam, gdzie zastosowanie typu B byłoby przesadne lub zbyt kosztowne.

Zastosowanie różnicówki typu F:

* falowniki, pompy ciepła, inwertery w klimatyzatorach,

* pralki z elektroniczną regulacją obrotów,

* urządzenia generujące harmoniczne i przebiegi wysokoczęstotliwościowe,

* domy energooszczędne i inteligentne instalacje.

[Obrazek: zastosowanie_roznicowki_f.png]



Typ S - selektywna ochrona nadrzędna



Różnicówka typu S to wyłącznik różnicowoprądowy z opóźnionym czasem reakcji, stosowany w celu zapewnienia selektywności zabezpieczeń. Chroni instalację na poziomie głównym, pozwalając najpierw zadziałać różnicówkom znajdującym się bliżej miejsca awarii. Dzięki temu zapobiega niepotrzebnemu odłączeniu zasilania w całym obiekcie.

Stosuje się go m.in. w:

* główne rozdzielnice w budynkach jednorodzinnych,

* obiekty wielostrefowe (hotele, biura, szkoły),

* instalacje z wieloma różnicówkami połączonymi szeregowo,

* wszędzie tam, gdzie ważna jest selektywność i ciągłość zasilania.

Warto dodać, że typ S nie jest osobnym typem pod względem wyzwalania i współpracuje z innymi typami (np. A, B). Najczęściej można go znaleźć w oznaczeniach jako „wyłącznik różnicowoprądowy selektywny” albo „rcd selektywny”.


[Obrazek: zastosowanie_roznicowki_s.png]

Porównanie typów wyzwalania wyłączników różnicowoprądowych

Wybór odpowiedniego typu RCD zależy nie tylko od zastosowania, ale również od oczekiwanego poziomu ochrony. Poniższa tabela pokazuje, jakie rodzaje prądów różnicowych wykrywa dany typ oraz przykładowe zastosowanie:


Typ wyzwalania                                                      Wykrywane prądy różnicowe                                              Zastosowanie
AC                                                                              Przemienne sinusoidalne (AC)                                            Proste urządzenia bez elektroniki, grzałki
A                                                                                AC + pulsujące DC                                                         Pralki, płyty indukcyjne, LED, AGD
B                                                                                AC + pulsujące DC + czysty DC                                         Fotowoltaika, ładowarki EV, przemienniki, UPS
F                                                                                AC + pulsujące DC + przebiegi do 1 kHz                         Falowniki, pompy ciepła, klimatyzatory


Wyłącznik różnicowoprądowy typ A czy AC?

Wybór między różnicówką typu A a AC jest bardzo istotny i powinien być uzależniony od charakterystyki urządzeń w danym obwodzie. Choć obie wersje reagują na prąd przemienny, tylko wyłącznik różnicowoprądowy typ A wykrywa także prądy pulsujące - a te występują obecnie w większości domowych urządzeń z elektroniką.

Stosowanie typu AC w takich przypadkach to błąd projektowy - urządzenie może nie zareagować na groźny upływ prądu, przez co przestaje pełnić swoją funkcję ochronną. Z kolei różnicówka typu A  jest uniwersalna i nadaje się zarówno do prostych, jak i elektronicznych odbiorników.

Jeśli zastanawiasz się, czy wybrać wyłącznik różnicowoprądowy typ A czy AC - odpowiedź jest prosta: zawsze typ A, chyba że projektujesz obwód o bardzo uproszczonym charakterze (np. grzałka techniczna bez elektroniki).


Wyłącznik różnicowoprądowy typ A czy B?

Wielu inwestorów, instalatorów, a nawet użytkowników końcowych zastanawia się, czy lepiej wybrać wyłącznik różnicowoprądowy typu A czy B.
Odpowiedź zależy od rodzaju obwodu, zasilanych urządzeń oraz ryzyka wystąpienia zakłóceń o charakterze prądu stałego.

Różnicówka typu A to rozwiązanie domyślne, stosowane w zdecydowanej większości instalacji domowych, biurowych i komercyjnych. RCD typu A reaguje na prądy przemienne (AC) oraz pulsujące prądy stałe (DC), co pozwala zabezpieczyć obwody z typowymi urządzeniami domowymi: pralkami, płytami indukcyjnymi, komputerami, oświetleniem LED czy ładowarkami telefonicznymi. W praktyce różnicówka typu A jest wystarczająca do 90% standardowych zastosowań.

Z kolei różnicówka typu B (czyli RCD typ B) to urządzenie przeznaczone do obwodów, w których mogą występować czyste prądy stałe (DC) — takie, których typ A już nie wykryje. Są to sytuacje typowe dla:

* ładowarek samochodów elektrycznych (np. wallboxów),

* falowników fotowoltaicznych,

* serwonapędów,

* przemienników częstotliwości,

* niektórych zasilaczy dużej mocy.

W takich przypadkach, jeśli użyjesz wyłącznika różnicowoprądowego typu A zamiast typu B, zabezpieczenie może nie zadziałać, co stwarza realne zagrożenie dla bezpieczeństwa użytkowników i całej instalacji. Dodatkowo czysty prąd stały może „nasycić” rdzeń przekładnika w różnicówce typu A i uniemożliwić jego dalsze poprawne działanie — nawet po zaniknięciu usterki.

Zatem jeśli masz do czynienia z klasycznym domowym obwodem - wybierz typ A. Ale jeśli obwód zasila falownik, instalację PV lub ładowarkę EV - konieczny będzie typ B. Należy pamiętać, że różnicówka typu B jest droższa, ale zapewnia pełną ochronę i zgodność z normami dla zaawansowanych układów z elektroniką mocy.


Podsumowanie

Rodzaje wyłączników różnicowoprądowych różnią się od siebie nie tylko konstrukcją, ale przede wszystkim zdolnością wykrywania różnych typów zakłóceń i prądów upływowych. Typ AC, choć wciąż dostępny, jest już przestarzały i powinien być zastępowany przez typ A - znacznie skuteczniejszy w codziennych warunkach. Dla bardziej wymagających instalacji opracowano typy F i B, które zapewniają detekcję zakłóceń o złożonym charakterze - łącznie z czystym prądem stałym. Ich zastosowanie jest kluczowe w systemach z falownikami, fotowoltaiką czy elektromobilnością.

Zastosowanie odpowiedniego typu RCD w danym obwodzie decyduje nie tylko o skuteczności ochrony, ale również o zgodności z obowiązującymi normami. Dlatego dobór wyłącznika powinien być świadomy i dopasowany do konkretnego zastosowania. W razie wątpliwości warto skonsultować się z elektrykiem lub specjalistą od projektowania instalacji.]]> Rodzaje wyłączników różnicowoprądowych - typy A, AC, B, F i S
Wyłączniki różnicowoprądowe występują w różnych wersjach, które różnią się między sobą typem wyzwalania, czyli zdolnością do wykrywania określonych rodzajów prądów upływowych. To, czy w danym obwodzie zastosujemy RCD typu A, typ B, AC czy F, ma bezpośredni wpływ na skuteczność zabezpieczenia.

W moim poscie przedstawie: rodzaje różnicówek, do czego służy typ A, AC, B lub F, jakie są między nimi różnice oraz jak wpływają na czas zadziałania różnicówki i selektywność instalacji.


Podstawowe różnice między typami różnicówek

Typ różnicówki oznacza, na jaki rodzaj prądu upływowego urządzenie potrafi zareagować. To nie tylko kwestia techniczna, ale również bezpieczeństwa — ponieważ w nowoczesnych instalacjach często pojawiają się nie tylko prądy przemienne (AC), ale również składowe stałe (DC) lub złożone przebiegi z zakłóceniami.

Typ wyłącznika różnicowoprądowego należy dobrać do charakterystyki urządzeń podłączonych do obwodu. Inaczej będzie działać różnicówka zabezpieczająca gniazdka w mieszkaniu, a inaczej ta, która chroni ładowarkę do samochodu elektrycznego lub falownik w instalacji fotowoltaicznej.


Typ wyzwalania AC - do klasycznych obciążeń rezystancyjnych

Wyłącznik różnicowoprądowy typu AC to najstarszy i najprostszy wariant, który wykrywa tylko czysto sinusoidalny prąd przemienny. Nadaje się do obwodów z klasycznymi odbiornikami - grzałkami, piekarnikami, żarówkami, a także innymi urządzeniami nieposiadającymi zasilaczy impulsowych czy elementów elektronicznych.

Wyłączniki różnicowoprądowe typu A nie zareagują na obecność pulsujących prądów stałych, dlatego nie powinien być używany w instalacjach z urządzeniami elektronicznymi. W nowych projektach jest coraz częściej zastępowany typem A.

Zastosowanie różnicówki typu AC:

* bardzo proste instalacje bez elektroniki,

* grzałki, oświetlenie żarowe, starsze piece elektryczne,

* tylko w sytuacjach, gdzie zasilane urządzenia nie generują zakłóceń.

[Obrazek: zastosowanie_roznicowki_ac.png]


Typ wyzwalania A - do urządzeń z elementami elektronicznymi (najpopularniejszy typ w standardowych instalacjach)

Różnicówka typu A wykrywa zarówno prądy przemienne (AC), jak i pulsujące prądy stałe (DC). Tego typu zakłócenia występują bardzo często w nowoczesnych urządzeniach domowych i biurowych, takich jak pralki, zmywarki, zasilacze impulsowe, komputery czy płyty indukcyjne.

 Wyłączniki różnicowoprądowe typu A są dziś standardem w nowoczesnych instalacjach, gdzie obecność urządzeń elektronicznych jest regułą, a nie wyjątkiem.

Zastosowanie typu A:

* instalacje domowe i mieszkaniowe,

* płyty indukcyjne, AGD, zasilacze impulsowe, LED,

* gniazda ogólnego przeznaczenia,

* ochrona użytkowników w warunkach codziennego użytku.

[Obrazek: zastosowanie_roznicowki_a.png]


Typ wyzwalnia B - do urządzeń z czystym prądem stałym

Typ B to najbardziej zaawansowany rodzaj różnicówki, który reaguje na każdy możliwy rodzaj prądu różnicowego: przemienny, pulsujący oraz czysty stały DC. Tylko ten typ jest w stanie wykryć zakłócenia pochodzące z nowoczesnych ładowarek samochodów elektrycznych, instalacji fotowoltaicznych, przemienników częstotliwości czy dużych UPS-ów.

Wyłączniki różnicowoprądowe typu B są droższe niż pozostałe, ale w wielu aplikacjach - absolutnie niezbędne.

Zastosowanie różnicówki typu B:

* ładowarki EV (AC/Type 2),

* falowniki PV w instalacjach fotowoltaicznych,

* przemienniki częstotliwości w napędach,

* urządzenia z ryzykiem pojawienia się czystego prądu stałego.

[Obrazek: zastosowanie_roznicowki_b.png]


Typ wyzwalania F - do falowników, inwerterów, silników z elektroniką

Typ F to rozwiązanie pośrednie pomiędzy A a B. Potrafi wykrywać prądy różnicowe przemienne, pulsujące oraz złożone przebiegi o częstotliwościach do 1 kHz. Jest odporny na zakłócenia, które mogłyby powodować fałszywe wyzwalanie standardowych różnicówek typu A.

Wyłączniki różnicowoprądowe typu F są zalecane przy nowoczesnych odbiornikach z przekształtnikami napięcia - szczególnie tam, gdzie zastosowanie typu B byłoby przesadne lub zbyt kosztowne.

Zastosowanie różnicówki typu F:

* falowniki, pompy ciepła, inwertery w klimatyzatorach,

* pralki z elektroniczną regulacją obrotów,

* urządzenia generujące harmoniczne i przebiegi wysokoczęstotliwościowe,

* domy energooszczędne i inteligentne instalacje.

[Obrazek: zastosowanie_roznicowki_f.png]



Typ S - selektywna ochrona nadrzędna



Różnicówka typu S to wyłącznik różnicowoprądowy z opóźnionym czasem reakcji, stosowany w celu zapewnienia selektywności zabezpieczeń. Chroni instalację na poziomie głównym, pozwalając najpierw zadziałać różnicówkom znajdującym się bliżej miejsca awarii. Dzięki temu zapobiega niepotrzebnemu odłączeniu zasilania w całym obiekcie.

Stosuje się go m.in. w:

* główne rozdzielnice w budynkach jednorodzinnych,

* obiekty wielostrefowe (hotele, biura, szkoły),

* instalacje z wieloma różnicówkami połączonymi szeregowo,

* wszędzie tam, gdzie ważna jest selektywność i ciągłość zasilania.

Warto dodać, że typ S nie jest osobnym typem pod względem wyzwalania i współpracuje z innymi typami (np. A, B). Najczęściej można go znaleźć w oznaczeniach jako „wyłącznik różnicowoprądowy selektywny” albo „rcd selektywny”.


[Obrazek: zastosowanie_roznicowki_s.png]

Porównanie typów wyzwalania wyłączników różnicowoprądowych

Wybór odpowiedniego typu RCD zależy nie tylko od zastosowania, ale również od oczekiwanego poziomu ochrony. Poniższa tabela pokazuje, jakie rodzaje prądów różnicowych wykrywa dany typ oraz przykładowe zastosowanie:


Typ wyzwalania                                                      Wykrywane prądy różnicowe                                              Zastosowanie
AC                                                                              Przemienne sinusoidalne (AC)                                            Proste urządzenia bez elektroniki, grzałki
A                                                                                AC + pulsujące DC                                                         Pralki, płyty indukcyjne, LED, AGD
B                                                                                AC + pulsujące DC + czysty DC                                         Fotowoltaika, ładowarki EV, przemienniki, UPS
F                                                                                AC + pulsujące DC + przebiegi do 1 kHz                         Falowniki, pompy ciepła, klimatyzatory


Wyłącznik różnicowoprądowy typ A czy AC?

Wybór między różnicówką typu A a AC jest bardzo istotny i powinien być uzależniony od charakterystyki urządzeń w danym obwodzie. Choć obie wersje reagują na prąd przemienny, tylko wyłącznik różnicowoprądowy typ A wykrywa także prądy pulsujące - a te występują obecnie w większości domowych urządzeń z elektroniką.

Stosowanie typu AC w takich przypadkach to błąd projektowy - urządzenie może nie zareagować na groźny upływ prądu, przez co przestaje pełnić swoją funkcję ochronną. Z kolei różnicówka typu A  jest uniwersalna i nadaje się zarówno do prostych, jak i elektronicznych odbiorników.

Jeśli zastanawiasz się, czy wybrać wyłącznik różnicowoprądowy typ A czy AC - odpowiedź jest prosta: zawsze typ A, chyba że projektujesz obwód o bardzo uproszczonym charakterze (np. grzałka techniczna bez elektroniki).


Wyłącznik różnicowoprądowy typ A czy B?

Wielu inwestorów, instalatorów, a nawet użytkowników końcowych zastanawia się, czy lepiej wybrać wyłącznik różnicowoprądowy typu A czy B.
Odpowiedź zależy od rodzaju obwodu, zasilanych urządzeń oraz ryzyka wystąpienia zakłóceń o charakterze prądu stałego.

Różnicówka typu A to rozwiązanie domyślne, stosowane w zdecydowanej większości instalacji domowych, biurowych i komercyjnych. RCD typu A reaguje na prądy przemienne (AC) oraz pulsujące prądy stałe (DC), co pozwala zabezpieczyć obwody z typowymi urządzeniami domowymi: pralkami, płytami indukcyjnymi, komputerami, oświetleniem LED czy ładowarkami telefonicznymi. W praktyce różnicówka typu A jest wystarczająca do 90% standardowych zastosowań.

Z kolei różnicówka typu B (czyli RCD typ B) to urządzenie przeznaczone do obwodów, w których mogą występować czyste prądy stałe (DC) — takie, których typ A już nie wykryje. Są to sytuacje typowe dla:

* ładowarek samochodów elektrycznych (np. wallboxów),

* falowników fotowoltaicznych,

* serwonapędów,

* przemienników częstotliwości,

* niektórych zasilaczy dużej mocy.

W takich przypadkach, jeśli użyjesz wyłącznika różnicowoprądowego typu A zamiast typu B, zabezpieczenie może nie zadziałać, co stwarza realne zagrożenie dla bezpieczeństwa użytkowników i całej instalacji. Dodatkowo czysty prąd stały może „nasycić” rdzeń przekładnika w różnicówce typu A i uniemożliwić jego dalsze poprawne działanie — nawet po zaniknięciu usterki.

Zatem jeśli masz do czynienia z klasycznym domowym obwodem - wybierz typ A. Ale jeśli obwód zasila falownik, instalację PV lub ładowarkę EV - konieczny będzie typ B. Należy pamiętać, że różnicówka typu B jest droższa, ale zapewnia pełną ochronę i zgodność z normami dla zaawansowanych układów z elektroniką mocy.


Podsumowanie

Rodzaje wyłączników różnicowoprądowych różnią się od siebie nie tylko konstrukcją, ale przede wszystkim zdolnością wykrywania różnych typów zakłóceń i prądów upływowych. Typ AC, choć wciąż dostępny, jest już przestarzały i powinien być zastępowany przez typ A - znacznie skuteczniejszy w codziennych warunkach. Dla bardziej wymagających instalacji opracowano typy F i B, które zapewniają detekcję zakłóceń o złożonym charakterze - łącznie z czystym prądem stałym. Ich zastosowanie jest kluczowe w systemach z falownikami, fotowoltaiką czy elektromobilnością.

Zastosowanie odpowiedniego typu RCD w danym obwodzie decyduje nie tylko o skuteczności ochrony, ale również o zgodności z obowiązującymi normami. Dlatego dobór wyłącznika powinien być świadomy i dopasowany do konkretnego zastosowania. W razie wątpliwości warto skonsultować się z elektrykiem lub specjalistą od projektowania instalacji.]]> <![CDATA[AGM - regeneracja]]> https://naszepasieki.org/forum/showthread.php?tid=446 Fri, 17 Oct 2025 14:21:17 +0000 viking200]]> https://naszepasieki.org/forum/showthread.php?tid=446 AGM AP12-100 12V 100Ah .
Podobno pracowały przez rok na podtrzymaniu jakichś urządzeń , same akumulatory prawdopodobnie nie były doładowywane ,
a jeśli już to sporadycznie .
Robiąc pomiar bez obciążenia , woltomierz wykazywał 12,20V .
Niektóre akumulatory miały trochę większe napięcia .
Sam pomiar wykazał że akumulatory jakieś tam napięcie trzymały  , natomiast  nic "nie mówił"
o poziomie ich pojemności na obecną chwilę .


.cdn.]]> AGM AP12-100 12V 100Ah .
Podobno pracowały przez rok na podtrzymaniu jakichś urządzeń , same akumulatory prawdopodobnie nie były doładowywane ,
a jeśli już to sporadycznie .
Robiąc pomiar bez obciążenia , woltomierz wykazywał 12,20V .
Niektóre akumulatory miały trochę większe napięcia .
Sam pomiar wykazał że akumulatory jakieś tam napięcie trzymały  , natomiast  nic "nie mówił"
o poziomie ich pojemności na obecną chwilę .


.cdn.]]> <![CDATA[Podlaczenie Falownika pod bezpieczniki przez ATS]]> https://naszepasieki.org/forum/showthread.php?tid=443 Mon, 29 Sep 2025 20:53:32 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=443
[Obrazek: Elektryka_Hybrid.png]


A tu z kolei link do kanału Marko z instrukcja podłączenia do skrzynki, polecam tym którzy nie za bardzo rozumieją to z mojego schematu. https://www.youtube.com/watch?v=pAjKgAm2Nh0]]>
[Obrazek: Elektryka_Hybrid.png]


A tu z kolei link do kanału Marko z instrukcja podłączenia do skrzynki, polecam tym którzy nie za bardzo rozumieją to z mojego schematu. https://www.youtube.com/watch?v=pAjKgAm2Nh0]]> <![CDATA[JK-BMS v15 Vxx]]> https://naszepasieki.org/forum/showthread.php?tid=442 Sun, 21 Sep 2025 11:34:27 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=442

https://www.youtube.com/watch?v=7vV3WniZ4D4


Tutaj w ponizszym filmiku, konfiguracja ladowania.





]]>

https://www.youtube.com/watch?v=7vV3WniZ4D4


Tutaj w ponizszym filmiku, konfiguracja ladowania.





]]> <![CDATA[1-wsza z czesci: Dach, montaz mojej konstrukcji pod panele]]> https://naszepasieki.org/forum/showthread.php?tid=441 Fri, 19 Sep 2025 12:44:47 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=441 Postanowiłem sobie, ze sam się za to zabiorę i nie będę płacił za to zlecenie osobom 3-cim.

Raz ze ceny za instalacje tak jak ja bym  to chciał mieć to u siebie to cena jest z kosmosu, dla przykładu podam poniżej 3 wyceny które otrzymałem od osób 3cich którzy taka instalacja się zajmują.

1.  £4800

    instalacja 7 solar paneli na dachu + okablowanie, podłączenie do GRID + inwerter GRID,  i tyle w temacie.
    A i jeszcze obietnice ze będę miał o £30 tańsze rachunki za prąd, i coś mi tam skapnie za to ze energie będę wysyłał do sieci za £0.05 za każdy 1Kw/h

2. £8620

    Instalacja 14 solar paneli ( na wschodniej części dachu 7 solarów, na zachodniej stronie dachu 7 paneli, to tez niestety w systemie GRID i chyba coś wspominał o                baterii  około 5 KW, ale już go nie słuchałem.

3. £19210

    Instalacja jak w punkcie 2 + bateria 10 KW  i do tego jak w punkcie 1 obietnice,  ile ja to otrzymam zwrotu za odesłanie, odsprzedanie prądu do sieci.


W sumie to miałem 4 spotkania , na czwartym  spotkaniu, osoba zajmująca się wycena, to z góry powiedziałem ze chce off grid, to agent nawet nie chciał wejść do mnie do domu i przy kawie z kawałkiem ciasta omówić to.

Parę dni przed moim montażem uchwytów i mocowań .

Sam wiec zacząłem się dowiadywać co mi będzie potrzebne do montażu paneli na moim dachu, przede wszystkim jakich będę potrzebował mocowań pod dachówki na moim dachu.

Po obejrzeniu kilku filmów na YouTube, zdałem sobie sprawę, ze jestem gotów i podołam temu wyzwaniu.

Rankiem następnego dnia wszedłem na swój dach pomierzyłem go w wzdłuż i wszerz po czym zacząłem od praktyki wyciągania moich dachówek, wsuwaniu i wysuwaniu ich w celu sprawdzenia rozstawu krokwi, co wyszło mi ze mam je co 60 cm. To dało mi kopa ze dam rade sam to zrobić, wiec zszedłem z dachu aby przerzucić wszystkie rozmiary na papier , co pozwoliło mi stworzyć project mojego schematu widocznego poniżej.

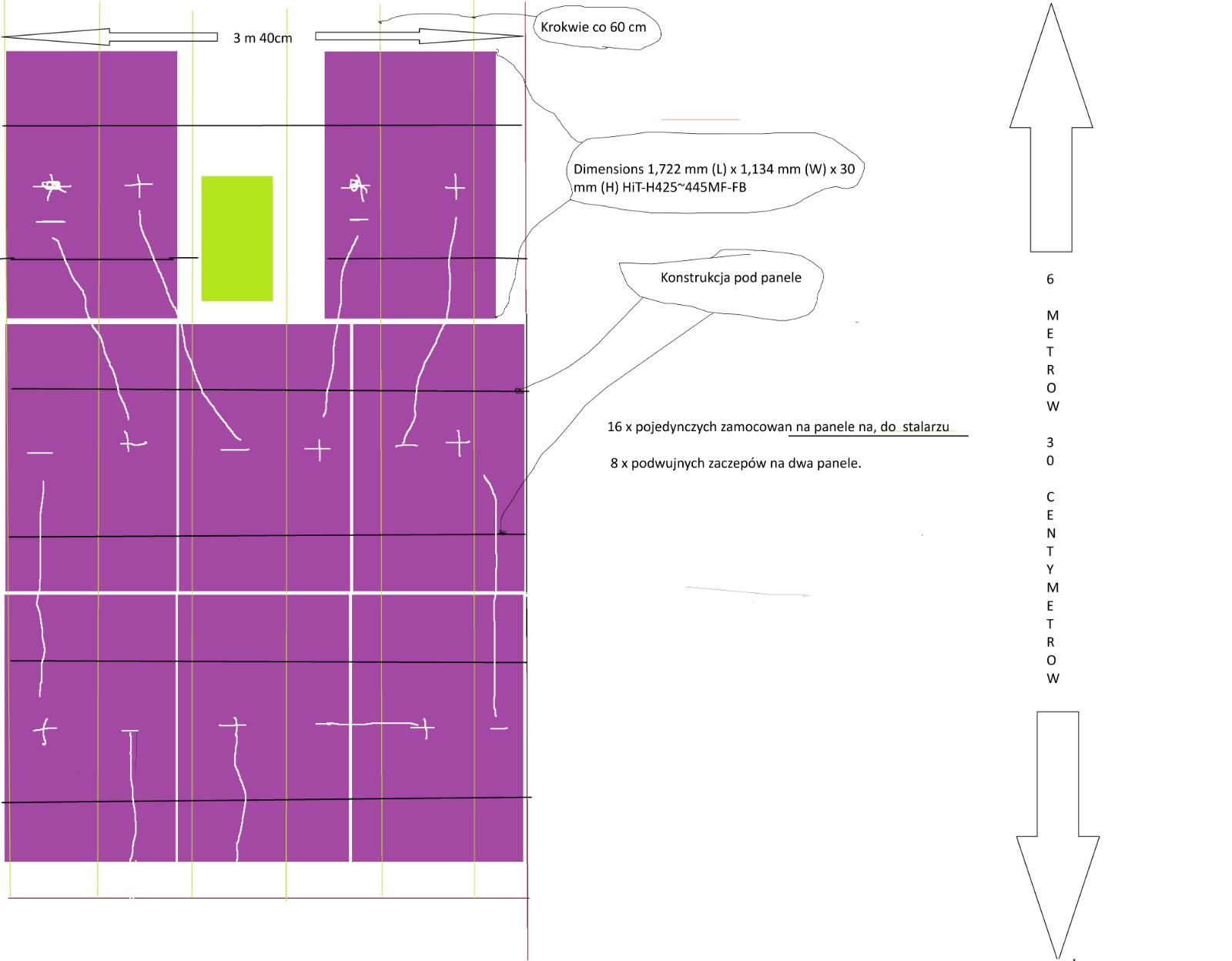

[Obrazek: s.jpeg]

Mój powyższy schemat po paru godzinach był już gotowy i zatwierdzony przeze mnie, oczywiście próbowałem rożnych opcji , po czym wybrałem ta obecna na rysunku, po czym przeszedłem do zakupu potrzebnych uchwytów, listew,  tak aby w miarę szybko mieć to już gotowe i za sobą wszystkie zamówienia przyszły szybko bo po 2 - 3 dniach.


Pierwszy Dzień

Podczas instalacji, demontażu dachówek i zamontowania mocowań pod szyny, to odkryłem dwie dziury w izolacji którą to miałem pokryty dach.

 To raz ze mnie zaniepokoiło, to i odebrało po części satysfakcje z tej pracy, ponieważ przede wszystkim mnie spowolniło gdyż nie bylem przygotowany na takie BUM (poniżej foto)

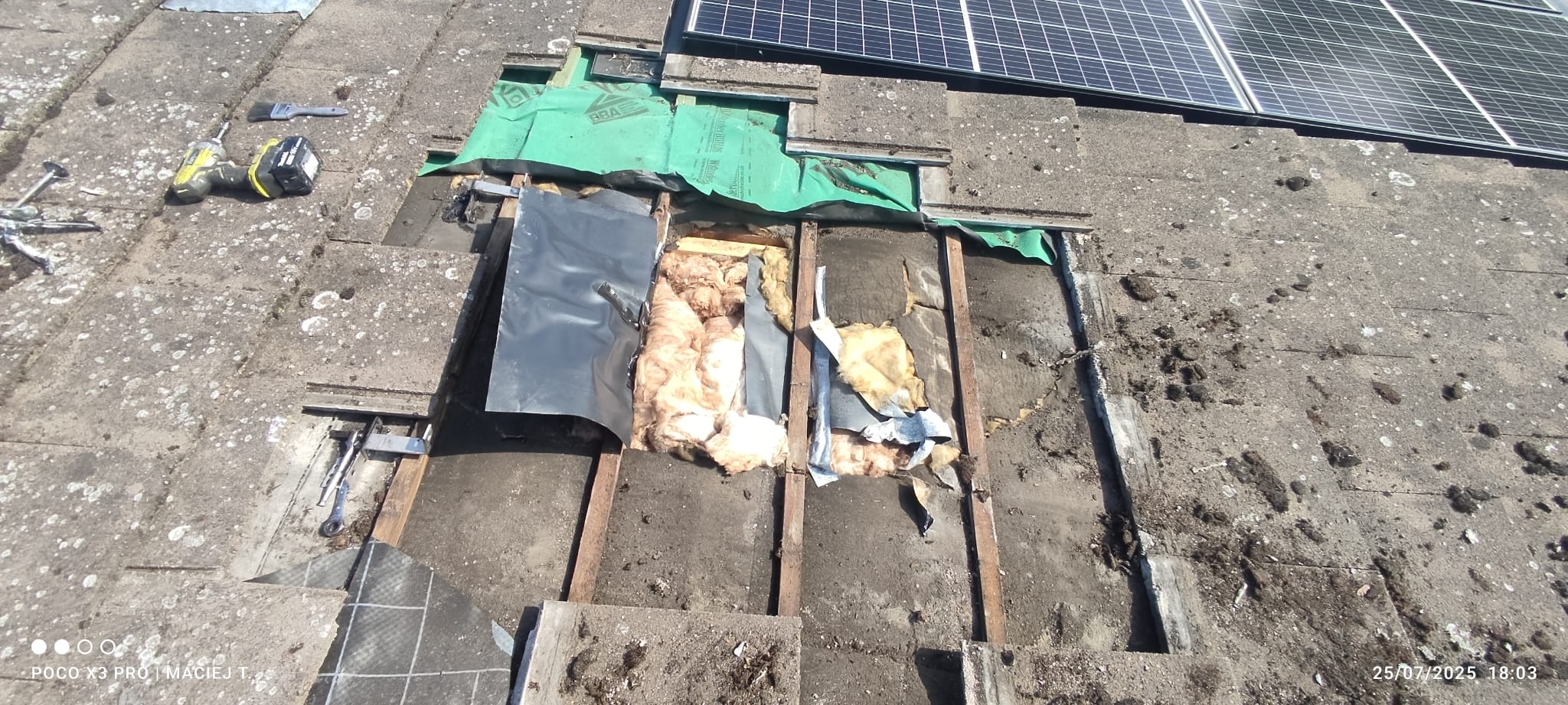

[Obrazek: 1.jpeg]


Jednak szybka moja reakcja na ten problem podsunęła mi rozwiązania, które szybko wprowadziłem.  Opuściłem dach i udałem się do sklepu po zakup rolki papy, 5 długich lat pod dachówki  i lepik na zimno 10 litrów.

[Obrazek: 3.jpeg]
Mając papę i resztę materiału zdjąłem więcej dachówek (jedna dachówka waży ok 6 kg) po czym oderwałem laty i wziąłem się za smarowanie lepikiem kawałków papy wkoło tej dziury, po czym pokryłem lepikiem wcześniej wycięty kawałek papy gdzie ją nałożyłem na ta dziurę w dachu po czym przyklejając late do boków papy dachowej.
Zamontowałem laty dachowe pod dachówki które musiałem tylko dociąć i przybić gwoździami do krokiew. Następnie zabrałem się za ponowny montaż dachówek i dalsze montowanie mocowań do belek.

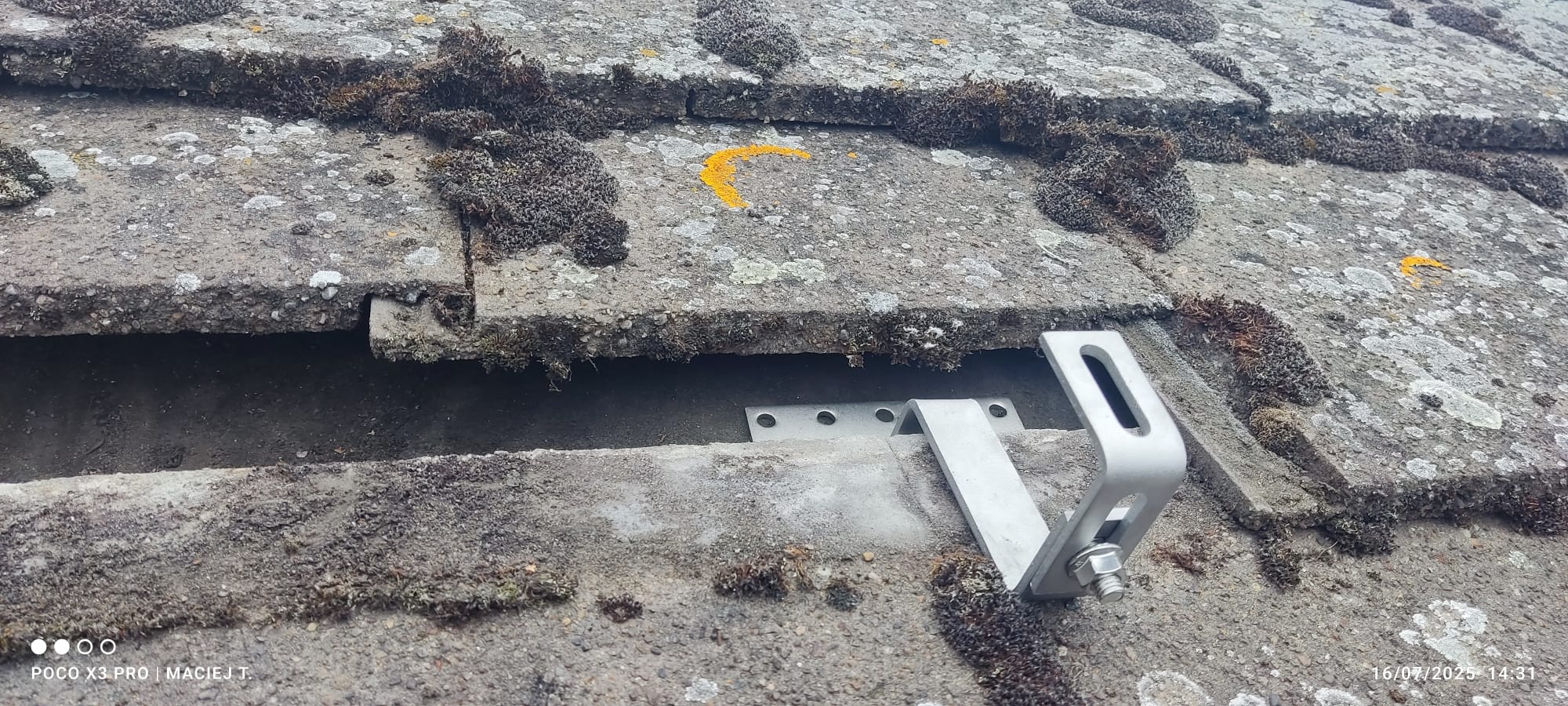

[Obrazek: 4.jpeg]

Tego dnia zamontowałem tylko 10 mocowań to było 50 % z całości dachu  ( każde mocowanie w odstępie co  60 cm w 4 rzędach ) z wyszlifowaniem rowków w dachowce która to przykrywała zaczep pod szyny na których maja być zamontowane panele.


Oczywiście, każdy z uchwytów który był zamocowany do belki, został odpowiednio zakonserwowany, tak aby żadna woda nie mogła się dostać po śrubach mocujących do belki.
 Zadowolony ze wszystko poszło po mojej myśli,a zwłaszcza ze bez problemow zakleiłem  dziurę i ze  50% mocowań zamontowałem , zakończyłem ta przygode o 21:30 schodzac z dachu tego dnia.

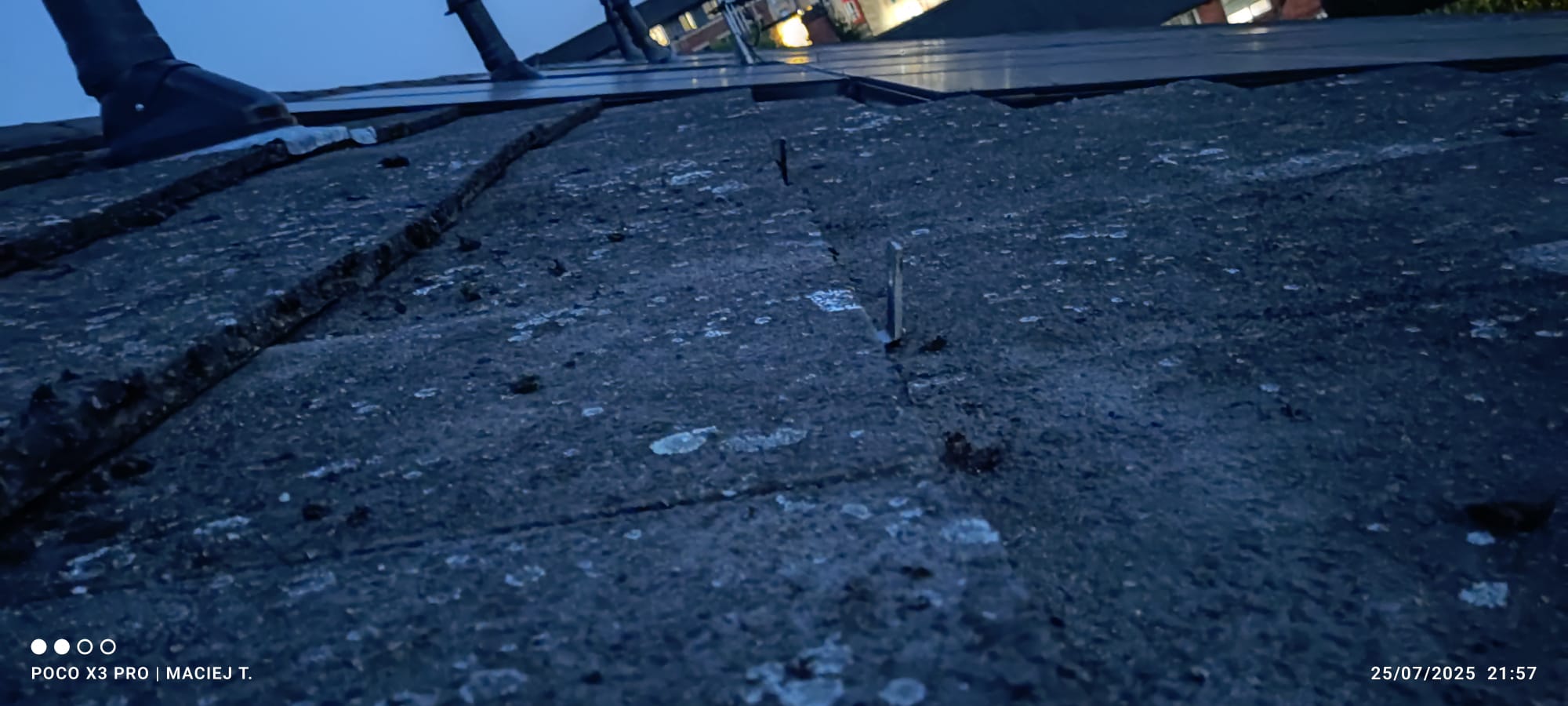

[Obrazek: 2.jpeg]


2 Dzień pracy.


W drugi dzień skończyłem ta walkę i udało mi się zamontować wszystko wraz z listwami na których będą zamontowane panele.

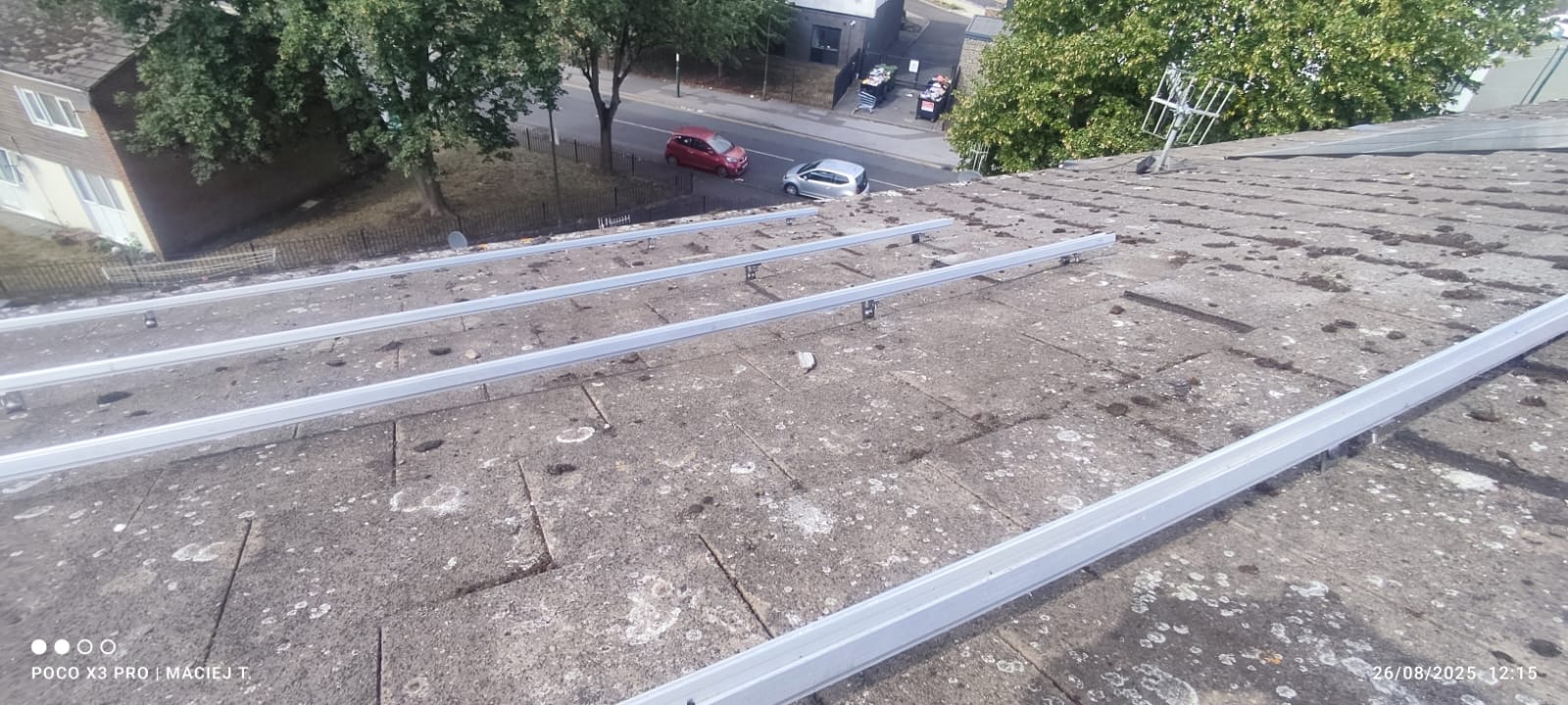

[Obrazek: 5.jpeg]


3-ci dzień .


Dodałem po dwa dodatkowe mocowania do trzech z czterech listw ( to znaczy 6 mocowań zamontowałem do dachu, co pozwoliło mi utrzymać równy odstęp co 60 cm na listwie) i postanowiłem wszystko w miarę wypoziomować po czym porządnie sprawdzić i skręcić. Ostatni czynność  to sylikonem  uszczelniłem szczeliny oraz delikatne pęknięcia na trzech końcowych dachówkach .



[Obrazek: 6.jpeg]



Zostaje mi tylko zamówić 7 paneli na stronę która ukończyłem .

Solar Panele

Myślę o montażu paneli JAM54D41-455/LB lub innych najlepiej mających 480W - 500W  w rozmiarach 1,134 x 1,722
Te są również dobre LONGi Hi‑MO X10 Explorer LR7‑54HVH‑490M w rozmiarze 1,134 x 1,800


Baterie PO4

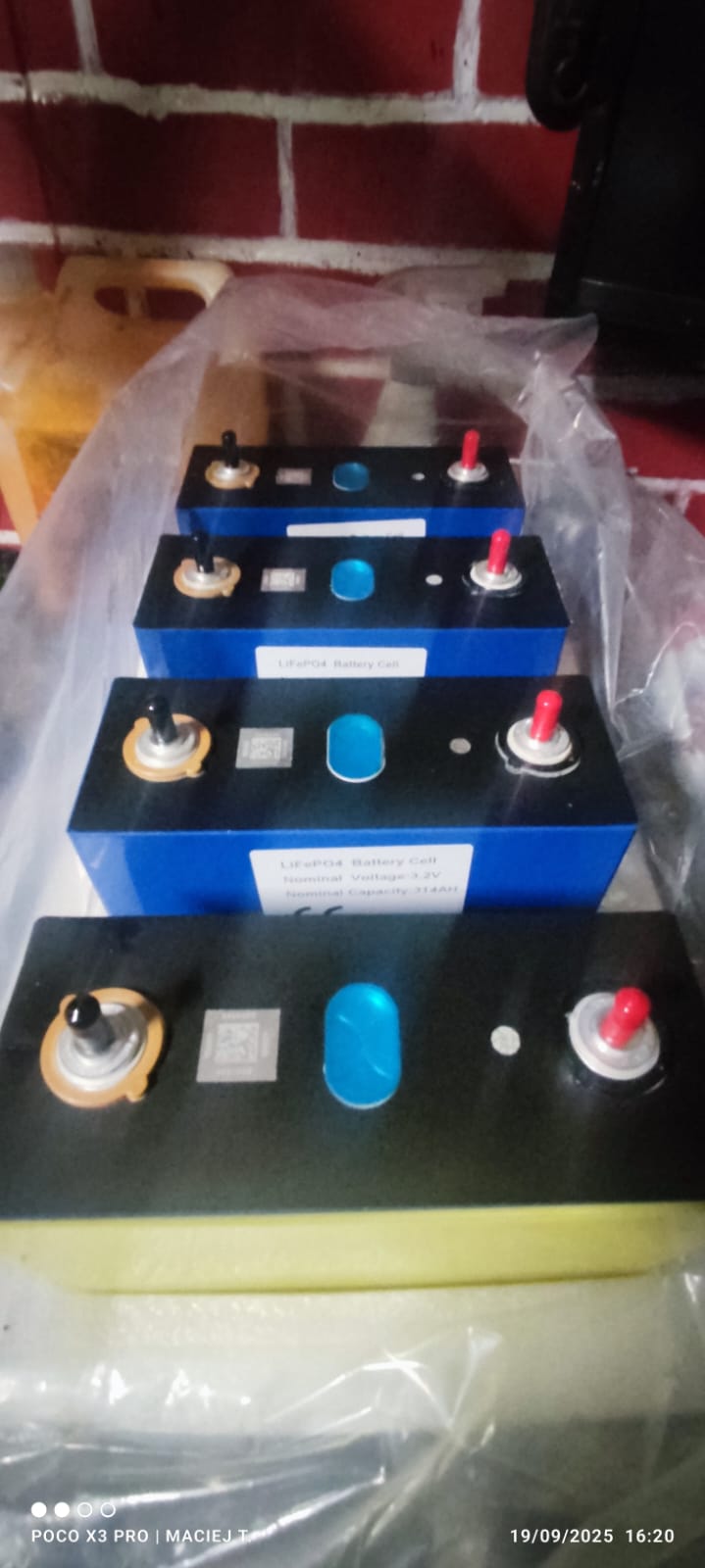

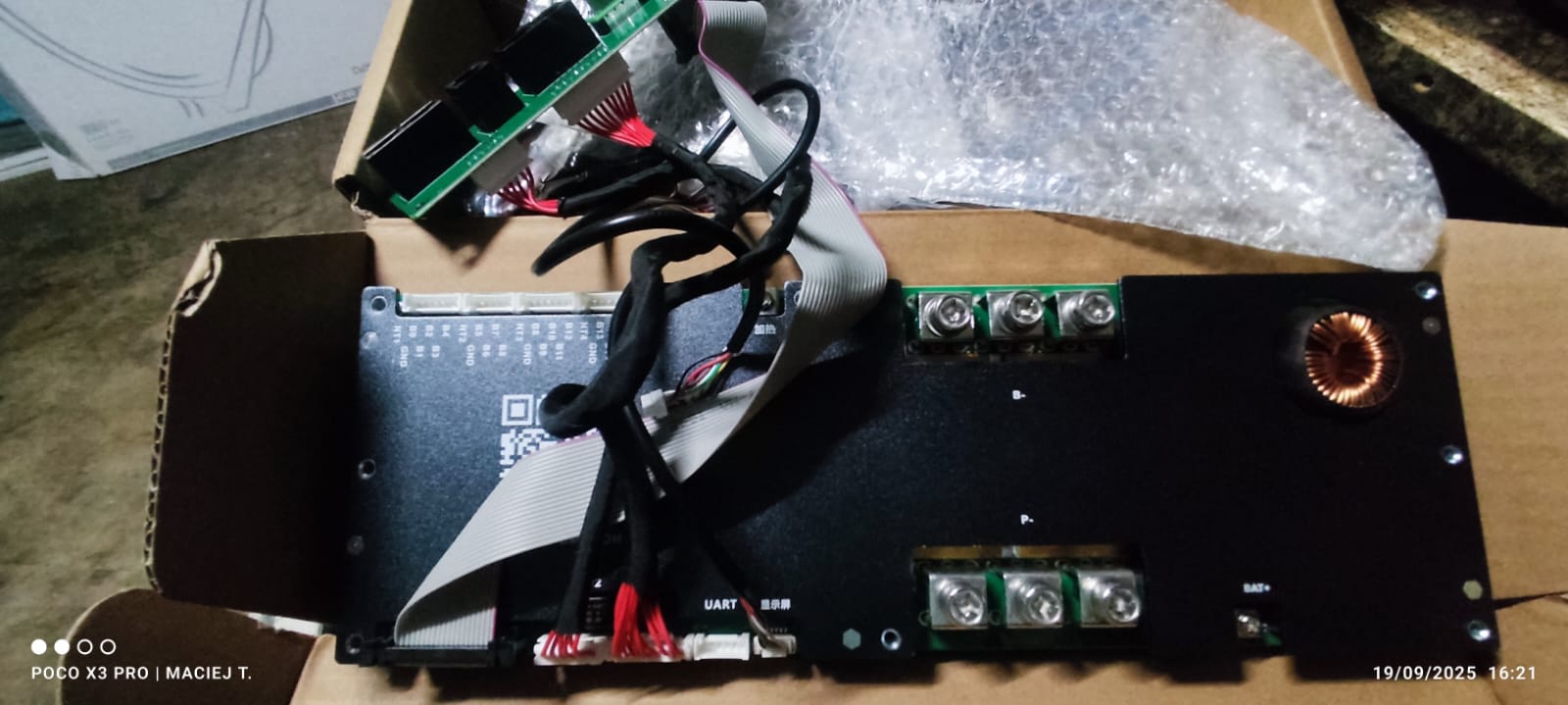

To już mam , tzn zakupiłem 16 celi 3.2v po 314Ah, BMS co po złożeniu będzie około 15 KW mocy. No ale trza to złożyć do kupy, obecnie jestem pochłonięty projektem obudowy.

[Obrazek: 4po.jpeg][Obrazek: 4po1.jpeg][Obrazek: bms.jpeg]

Cele  wypakowałem z pudelek i odłożyłem na parę dni podłączając je do siebie równolegle.

[Obrazek: 0.jpeg]

W taki sposób były połączone przez kilka dni , a ja kończyłem zajęcia plastyczno techniczne z moja obudowa Smile

[Obrazek: 2.jpeg][Obrazek: 3.jpeg][Obrazek: 5.jpeg]


Bateria jest jak narazie otwarta, project chwilowo wstrzymany, ponieważ pracuje nad pokrywa, a z Ali-Express czekam na bartery terminal.

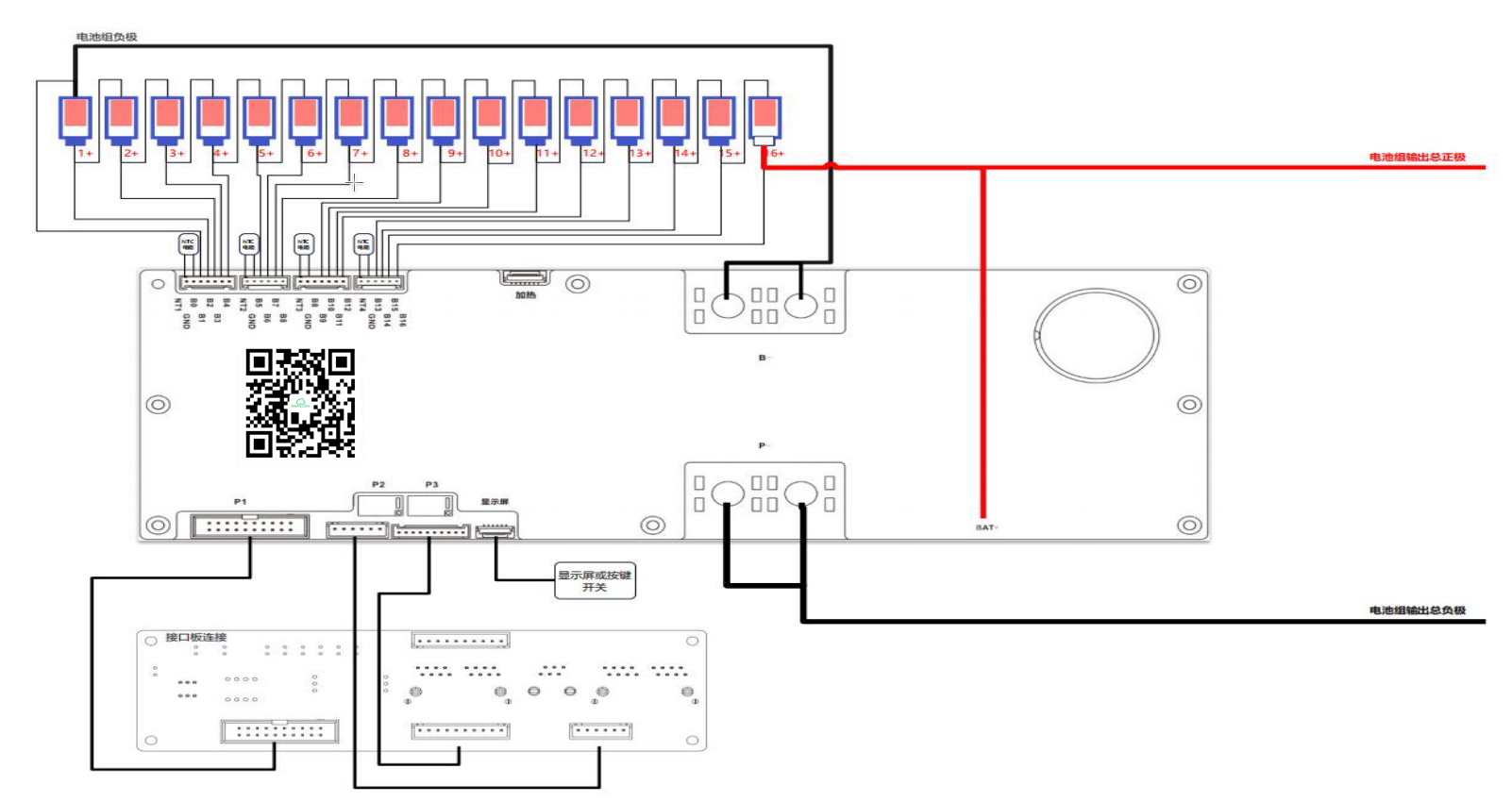

Oczywiście, jak na zdjęciu widać,  BMS 300A w wersji v19 podłączyłem,  gdzie każde z ogniw ( cel) podłączyłem tak jak jest to na schemacie poniżej.

[Obrazek: BMS_Schemat.png]

Pierwsze podlaczenie, i ..... BMS zadzialal, a na LCD pokazal mi sie stan bateri na 00%. Odczekalem chwilke, obeswujac czy mi sie nigdzie nic nie pali Smile .
Na telefon pobralem aplikacje z PLAY stad, i po Bluetooth polaczylem sie z BMS, w ustawieniach wpisalem ilosc ogniw i ich wartosc w Amp , po restartcie BMS odrazu na lcd pokazal mi wartosc bateri,
[Obrazek: lcd.jpeg]

a w programie ktory  link zamiescilem wczesniej, odrazu wyskoczyly dane, co widac na ponizszej fotce.
Dzialanie programu postram sie wytlumaczyc pozniej, jak juz wszystko uda mi sie do kupy spiac.


[Obrazek: bms_photo.jpeg]




INVENTER
Tu jak narazie mysle nad ta obcja, tzn tego chyba kupie EASUN 11KW Off Grid Inverter Build-in MPPT 120A 160A
[Obrazek: 8_c93aca1d-6760-4838-a7bc-02309a883c33_6...1752207693]
]]> Postanowiłem sobie, ze sam się za to zabiorę i nie będę płacił za to zlecenie osobom 3-cim.

Raz ze ceny za instalacje tak jak ja bym  to chciał mieć to u siebie to cena jest z kosmosu, dla przykładu podam poniżej 3 wyceny które otrzymałem od osób 3cich którzy taka instalacja się zajmują.

1.  £4800

    instalacja 7 solar paneli na dachu + okablowanie, podłączenie do GRID + inwerter GRID,  i tyle w temacie.
    A i jeszcze obietnice ze będę miał o £30 tańsze rachunki za prąd, i coś mi tam skapnie za to ze energie będę wysyłał do sieci za £0.05 za każdy 1Kw/h

2. £8620

    Instalacja 14 solar paneli ( na wschodniej części dachu 7 solarów, na zachodniej stronie dachu 7 paneli, to tez niestety w systemie GRID i chyba coś wspominał o                baterii  około 5 KW, ale już go nie słuchałem.

3. £19210

    Instalacja jak w punkcie 2 + bateria 10 KW  i do tego jak w punkcie 1 obietnice,  ile ja to otrzymam zwrotu za odesłanie, odsprzedanie prądu do sieci.


W sumie to miałem 4 spotkania , na czwartym  spotkaniu, osoba zajmująca się wycena, to z góry powiedziałem ze chce off grid, to agent nawet nie chciał wejść do mnie do domu i przy kawie z kawałkiem ciasta omówić to.

Parę dni przed moim montażem uchwytów i mocowań .

Sam wiec zacząłem się dowiadywać co mi będzie potrzebne do montażu paneli na moim dachu, przede wszystkim jakich będę potrzebował mocowań pod dachówki na moim dachu.

Po obejrzeniu kilku filmów na YouTube, zdałem sobie sprawę, ze jestem gotów i podołam temu wyzwaniu.

Rankiem następnego dnia wszedłem na swój dach pomierzyłem go w wzdłuż i wszerz po czym zacząłem od praktyki wyciągania moich dachówek, wsuwaniu i wysuwaniu ich w celu sprawdzenia rozstawu krokwi, co wyszło mi ze mam je co 60 cm. To dało mi kopa ze dam rade sam to zrobić, wiec zszedłem z dachu aby przerzucić wszystkie rozmiary na papier , co pozwoliło mi stworzyć project mojego schematu widocznego poniżej.

[Obrazek: s.jpeg]

Mój powyższy schemat po paru godzinach był już gotowy i zatwierdzony przeze mnie, oczywiście próbowałem rożnych opcji , po czym wybrałem ta obecna na rysunku, po czym przeszedłem do zakupu potrzebnych uchwytów, listew,  tak aby w miarę szybko mieć to już gotowe i za sobą wszystkie zamówienia przyszły szybko bo po 2 - 3 dniach.


Pierwszy Dzień

Podczas instalacji, demontażu dachówek i zamontowania mocowań pod szyny, to odkryłem dwie dziury w izolacji którą to miałem pokryty dach.

 To raz ze mnie zaniepokoiło, to i odebrało po części satysfakcje z tej pracy, ponieważ przede wszystkim mnie spowolniło gdyż nie bylem przygotowany na takie BUM (poniżej foto)

[Obrazek: 1.jpeg]


Jednak szybka moja reakcja na ten problem podsunęła mi rozwiązania, które szybko wprowadziłem.  Opuściłem dach i udałem się do sklepu po zakup rolki papy, 5 długich lat pod dachówki  i lepik na zimno 10 litrów.

[Obrazek: 3.jpeg]
Mając papę i resztę materiału zdjąłem więcej dachówek (jedna dachówka waży ok 6 kg) po czym oderwałem laty i wziąłem się za smarowanie lepikiem kawałków papy wkoło tej dziury, po czym pokryłem lepikiem wcześniej wycięty kawałek papy gdzie ją nałożyłem na ta dziurę w dachu po czym przyklejając late do boków papy dachowej.
Zamontowałem laty dachowe pod dachówki które musiałem tylko dociąć i przybić gwoździami do krokiew. Następnie zabrałem się za ponowny montaż dachówek i dalsze montowanie mocowań do belek.

[Obrazek: 4.jpeg]

Tego dnia zamontowałem tylko 10 mocowań to było 50 % z całości dachu  ( każde mocowanie w odstępie co  60 cm w 4 rzędach ) z wyszlifowaniem rowków w dachowce która to przykrywała zaczep pod szyny na których maja być zamontowane panele.


Oczywiście, każdy z uchwytów który był zamocowany do belki, został odpowiednio zakonserwowany, tak aby żadna woda nie mogła się dostać po śrubach mocujących do belki.
 Zadowolony ze wszystko poszło po mojej myśli,a zwłaszcza ze bez problemow zakleiłem  dziurę i ze  50% mocowań zamontowałem , zakończyłem ta przygode o 21:30 schodzac z dachu tego dnia.
[Obrazek: 2.jpeg]


2 Dzień pracy.


W drugi dzień skończyłem ta walkę i udało mi się zamontować wszystko wraz z listwami na których będą zamontowane panele.


[Obrazek: 5.jpeg]


3-ci dzień .


Dodałem po dwa dodatkowe mocowania do trzech z czterech listw ( to znaczy 6 mocowań zamontowałem do dachu, co pozwoliło mi utrzymać równy odstęp co 60 cm na listwie) i postanowiłem wszystko w miarę wypoziomować po czym porządnie sprawdzić i skręcić. Ostatni czynność  to sylikonem  uszczelniłem szczeliny oraz delikatne pęknięcia na trzech końcowych dachówkach .



[Obrazek: 6.jpeg]



Zostaje mi tylko zamówić 7 paneli na stronę która ukończyłem .

Solar Panele

Myślę o montażu paneli JAM54D41-455/LB lub innych najlepiej mających 480W - 500W  w rozmiarach 1,134 x 1,722
Te są również dobre LONGi Hi‑MO X10 Explorer LR7‑54HVH‑490M w rozmiarze 1,134 x 1,800


Baterie PO4


To już mam , tzn zakupiłem 16 celi 3.2v po 314Ah, BMS co po złożeniu będzie około 15 KW mocy. No ale trza to złożyć do kupy, obecnie jestem pochłonięty projektem obudowy.

[Obrazek: 4po.jpeg][Obrazek: 4po1.jpeg][Obrazek: bms.jpeg]

Cele  wypakowałem z pudelek i odłożyłem na parę dni podłączając je do siebie równolegle.

[Obrazek: 0.jpeg]

W taki sposób były połączone przez kilka dni , a ja kończyłem zajęcia plastyczno techniczne z moja obudowa Smile

[Obrazek: 2.jpeg][Obrazek: 3.jpeg][Obrazek: 5.jpeg]


Bateria jest jak narazie otwarta, project chwilowo wstrzymany, ponieważ pracuje nad pokrywa, a z Ali-Express czekam na bartery terminal.
Oczywiście, jak na zdjęciu widać,  BMS 300A w wersji v19 podłączyłem,  gdzie każde z ogniw ( cel) podłączyłem tak jak jest to na schemacie poniżej.

[Obrazek: BMS_Schemat.png]

Pierwsze podlaczenie, i ..... BMS zadzialal, a na LCD pokazal mi sie stan bateri na 00%. Odczekalem chwilke, obeswujac czy mi sie nigdzie nic nie pali Smile .
Na telefon pobralem aplikacje z PLAY stad, i po Bluetooth polaczylem sie z BMS, w ustawieniach wpisalem ilosc ogniw i ich wartosc w Amp , po restartcie BMS odrazu na lcd pokazal mi wartosc bateri,
[Obrazek: lcd.jpeg]

a w programie ktory  link zamiescilem wczesniej, odrazu wyskoczyly dane, co widac na ponizszej fotce.
Dzialanie programu postram sie wytlumaczyc pozniej, jak juz wszystko uda mi sie do kupy spiac.


[Obrazek: bms_photo.jpeg]




INVENTER
Tu jak narazie mysle nad ta obcja, tzn tego chyba kupie EASUN 11KW Off Grid Inverter Build-in MPPT 120A 160A
[Obrazek: 8_c93aca1d-6760-4838-a7bc-02309a883c33_6...1752207693]
]]> <![CDATA[Engine Mounts Diesel]]> https://naszepasieki.org/forum/showthread.php?tid=439 Sun, 24 Aug 2025 20:49:55 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=439 6 - 50880-SWY-E01 - ENGINE ARM TORQUE UPPER RIGHT
8 - 50890-SWY-E11 - LOWER REAR ENGINE MOUNT HONDA  - FOR ME https://www.ebay.co.uk/itm/177228367507



[Obrazek: ENGINE-MOUNTS-DIESEL-MT-Honda-CRV-DIESEL..._4702.webp]]]> 6 - 50880-SWY-E01 - ENGINE ARM TORQUE UPPER RIGHT
8 - 50890-SWY-E11 - LOWER REAR ENGINE MOUNT HONDA  - FOR ME https://www.ebay.co.uk/itm/177228367507



[Obrazek: ENGINE-MOUNTS-DIESEL-MT-Honda-CRV-DIESEL..._4702.webp]]]> <![CDATA[DPF i podzespoly]]> https://naszepasieki.org/forum/showthread.php?tid=437 Wed, 20 Aug 2025 21:07:43 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=437
Numery czesci Tutaj: https://www.parts-honda.uk/honda-cars/CR...20/1/20424]]>
Numery czesci Tutaj: https://www.parts-honda.uk/honda-cars/CR...20/1/20424]]> <![CDATA[Czujnik. MAP sensor]]> https://naszepasieki.org/forum/showthread.php?tid=436 Wed, 20 Aug 2025 18:47:19 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=436 9 to Map sensor : P/N 37830-R3L-G01 - https://www.autodoc.co.uk/car-parts/oem/37830r3lg01

[Obrazek: SWIRL-CONTROL-VALVE-DIESE-L-Honda-CRV-DI..._3100.webp]

Wiecej na temat numerøw czesci tu - https://www.parts-honda.uk/honda-cars/CR...00/1/20424]]> 9 to Map sensor : P/N 37830-R3L-G01 - https://www.autodoc.co.uk/car-parts/oem/37830r3lg01

[Obrazek: SWIRL-CONTROL-VALVE-DIESE-L-Honda-CRV-DI..._3100.webp]

Wiecej na temat numerøw czesci tu - https://www.parts-honda.uk/honda-cars/CR...00/1/20424]]> <![CDATA[Wtryski, podkladki pod wtryski]]> https://naszepasieki.org/forum/showthread.php?tid=435 Tue, 19 Aug 2025 17:38:25 +0000 matt]]> https://naszepasieki.org/forum/showthread.php?tid=435
Wtryski :   16450-R3L-G01
O-Ring :    16451-RL0-G01 maly na przelew
O-Ring :    16452-RL0-G01 duzy - na wtrysk
nakretka:  90208-RL0-G00

Ponizej obrazek: wtrysk, podkaldki  a pn dostepne tu : https://www.parts-honda.uk/honda-cars/CR...10/1/20424
[Obrazek: INJECTOR-DIESEL-Honda-CRV-DIESEL-2011-22..._3310.webp]

Ponizej obrazek szpilka pod/na wtrysk P/N: 90019-RL0-G01   numery czesci tutaj : https://www.parts-honda.uk/honda-cars/CR...00/1/20424

[Obrazek: CYLINDER-HEAD-DIESEL-Honda-CRV-DIESEL-20..._4000.webp]]]>
Wtryski :   16450-R3L-G01
O-Ring :    16451-RL0-G01 maly na przelew
O-Ring :    16452-RL0-G01 duzy - na wtrysk
nakretka:  90208-RL0-G00

Ponizej obrazek: wtrysk, podkaldki  a pn dostepne tu : https://www.parts-honda.uk/honda-cars/CR...10/1/20424
[Obrazek: INJECTOR-DIESEL-Honda-CRV-DIESEL-2011-22..._3310.webp]

Ponizej obrazek szpilka pod/na wtrysk P/N: 90019-RL0-G01   numery czesci tutaj : https://www.parts-honda.uk/honda-cars/CR...00/1/20424

[Obrazek: CYLINDER-HEAD-DIESEL-Honda-CRV-DIESEL-20..._4000.webp]]]>
